辅助装置
描述

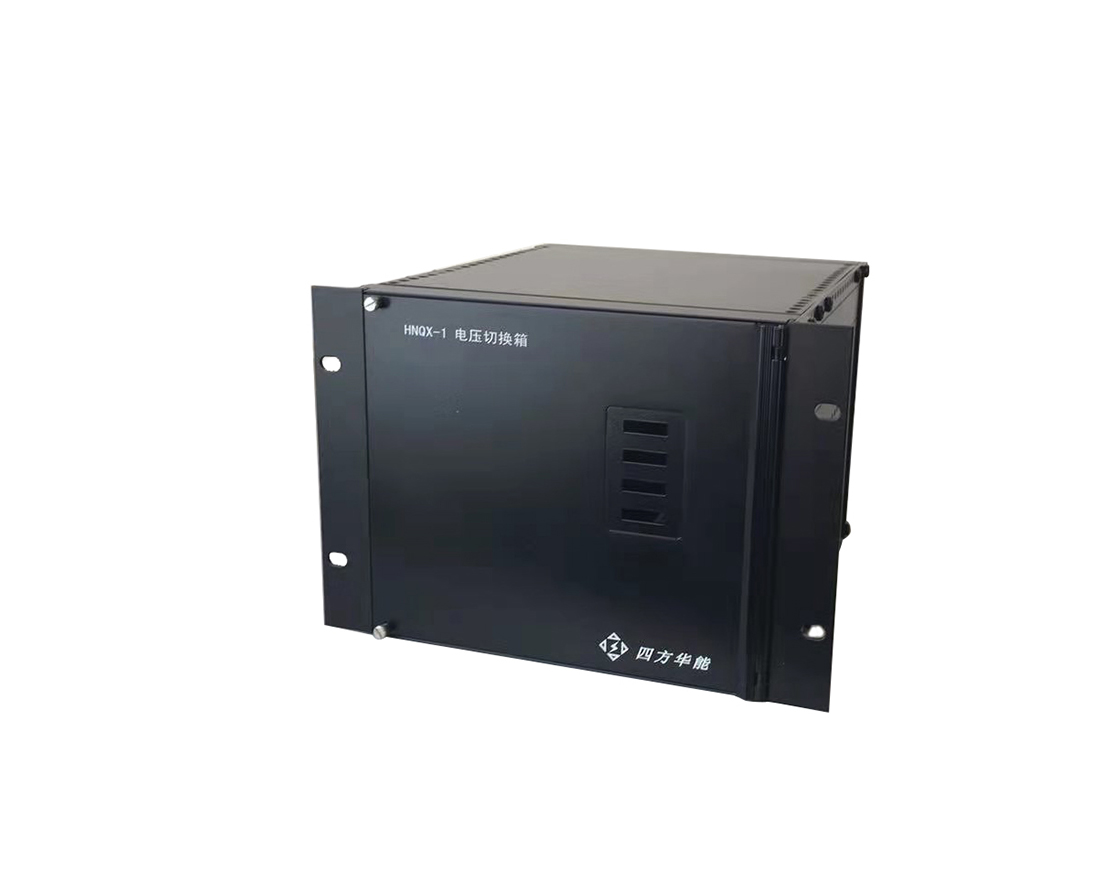

HNQX-1电压切换箱是四方华能电网控制系统有限公司为微机保护设计的配套产品。该装置为单元插件组合结构，门式整面板，适用于单母线分段或双母线系统。
HNCX-1三相操作箱是四方华能电网控制系统有限公司为微机保护设计的配套产品。该装置为单元插件组合结构，门式整面板，适用于110KV及以下液（气）压操作机构的断路器。

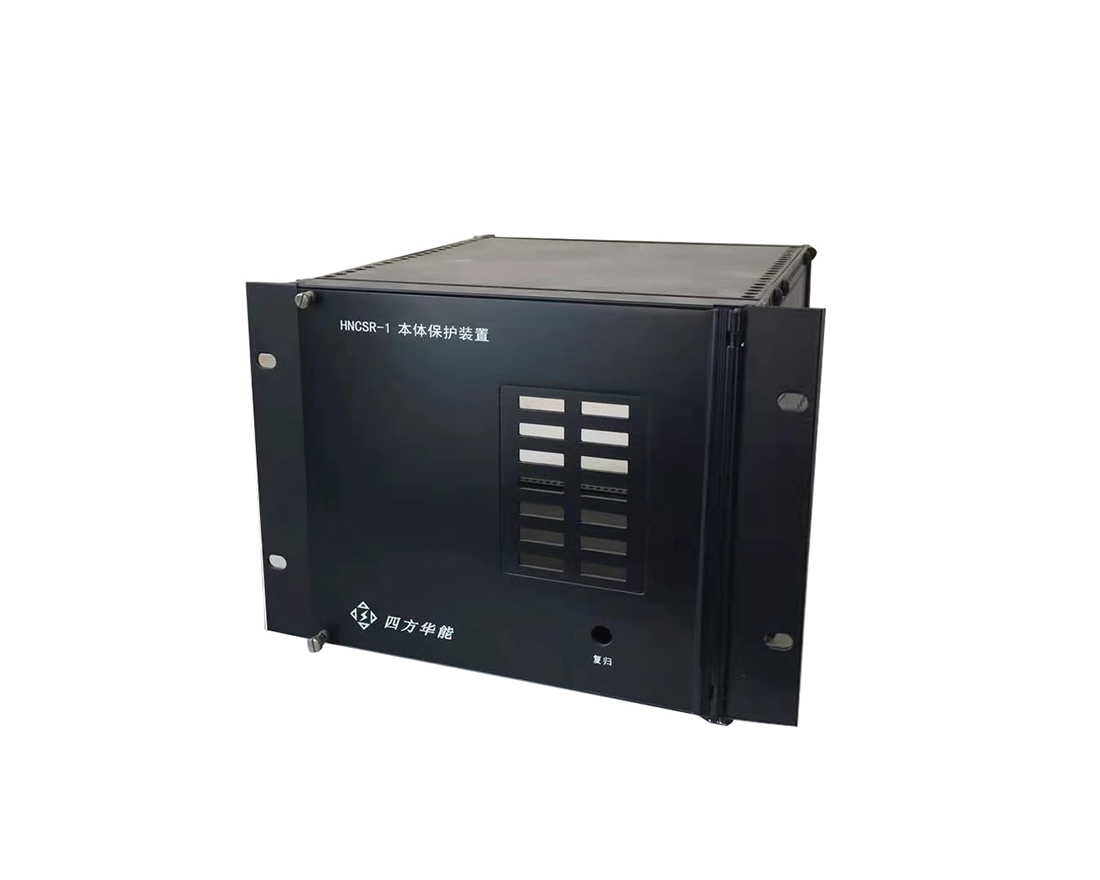

HNCSR-1本体保护装置是我公司为微机保护设计的配套产品，适用于电力变压器、电抗器等主设备作为独立的非电量本体主保护使用。
特点
HNQX-1电压切换箱：切换回路由三组双位置继电器构成。直流电压消失时，交流电压切换回路维持原工作状态，保护不会失去电压。
HNCX-1三相操作箱：本操作箱可引入操作机构压力降低禁止跳闸，压力降低禁止重合闸，压力降低禁止合闸，压力异常禁止操作接点。
HNCSR-1本体保护装置：
装置由操作电源直接供电，采用单级重动出口的非智能简单“继电逻辑”电路构成。
针对本体保护一般是由距装置较远的户外被保护设备本体的非电量接点启动，运行中环境因素对其影响较大这一特点，电路设计中特别增加了一些防止误动作的技术措施。
为了有效提高跳闸类记录信号的可信赖程度，装置采用与主回路共电流的信号启动设计接线，同时各组启动回路还设计具有单独投信号的功能。为了适应就地运行以及站内中央信号与自动化系统远动等多重需要，装置的全部信号均分别提供了面板光字排显示以及保持与非保持的两组信号开出接点，三种信号输出渠道。
技术参数
|
额定数据： |
绝缘电阻： |
|
工作电压：直流220V；直流110V（注） 交流电压：57.7V
注：当使用DC110V时需要订货时说明。 |
各带电的导电回路相互之间及对地用500V摇表测量绝缘电阻不小于100MΩ。
|
|
电磁兼容： |
|
|
冲击电压：GB/T14598.3-1993 电压等级：5kV 1.2/50µs
耐压：GB/T14598.3-1993 交流回路对地：2kV 交流电压、电流回路之间：2kV 直流回路对地：2kV 交直流回路之间：2kV 24V回路对地：1kV
辐射电磁场干扰：GB/T14598.9-1995___IV级 快速瞬变干扰：GB/T14598.10-1996___ IV级 脉冲群干扰: GB/T14598.13-1998___ IV级 静电放电干扰: GB/T14598.14-1998___ IV级
|
|
|
功耗： |
|
|
正常工作时，工作电源回路 < 10W，动作时电源回路 < 10W；
|
|
|
环境条件： |
|
|
保存温度：-45℃~+85℃ 工作温度：-25℃~+70℃ 相对湿度：最大不超过95% 大气压力：86－106kpa
|
安装尺寸
